BVI-03-10T

Spezialisiertes Turbolader-Design

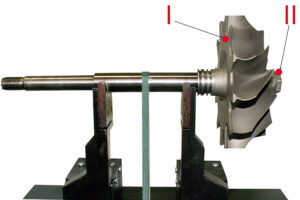

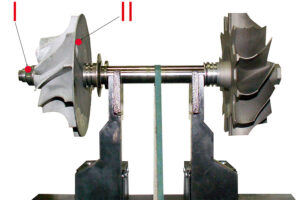

• Optimierung von Turbolader-Rotoren – Speziell entwickelt für Turbolader-Rotoren bis zu 3 kg mit einem speziellen zweistufigen Auswuchtverfahren für reine Wellen und montierte Konfigurationen. Die Optimierung gewährleistet ein präzises Auswuchten sowohl für blanke Wellen als auch für komplette Rotorbaugruppen mit Verdichterrädern.
• Ultrakompakte Desktop-Konfiguration – die Abmessungen von 420×400×480 mm und das Gewicht von 50 kg ermöglichen eine Desktop-Installation in speziellen Turbo-Reparaturwerkstätten. Das kompakte Design maximiert die Arbeitsplatzeffizienz und bietet gleichzeitig die Möglichkeit, Turbolader auszuwuchten.
• Hohe Drehzahlen – Der erweiterte Drehzahlbereich (600-3000 U/min) erfüllt die Anforderungen von Turbolader-Rotoren mit hohen Drehzahlen für optimale Messempfindlichkeit. Der erhöhte Drehzahlbereich passt zu den Betriebseigenschaften des Turboladers und ermöglicht ein genaues Auswuchten.

Präzisions-Weichlager-System

• Ultrahochpräzise Spezifikation – 0,4 g∙mm/kg Restunwuchtgenauigkeit gewährleistet Präzisionsauswuchten, das die anspruchsvollen Leistungsanforderungen für Turbolader erfüllt. Die hohe Genauigkeit erfüllt die kritischen Spezifikationen für das Auswuchten von Turboladern für optimale Leistung und Langlebigkeit.
• Weiche Lagerung für mehr Empfindlichkeit – Das weich gelagerte Trägersystem maximiert die Messempfindlichkeit und ermöglicht die Erkennung von Mikrounwuchten, die für Turboladeranwendungen entscheidend sind. Das weiche Design ermöglicht erfahrenen Bedienern eine Restunwuchtanalyse zum Anfassen.
• Reibungsarmes Prismensystem – Spezielle Prismen mit Belägen aus reibungsarmem Material mit hohem Reibungskoeffizienten und geringer Härte schützen die empfindlichen Oberflächen des Turboladerrotors. Das Prisma-Design verhindert Verschleiß und sorgt gleichzeitig für eine präzise Abstützung bei hohen Drehzahlen.

Spezialisierte Anwendungsfunktionen

• Aufnahme kleiner Zapfen – Das Trägersystem kann Rotorzapfen mit einem Durchmesser von 5-20 mm aufnehmen und ist in der Höhe für verschiedene Turboladerkonfigurationen einstellbar. Die Fähigkeit, kleine Zapfen aufzunehmen, ermöglicht die Konstruktion von Präzisions-Turboladerwellen.
• Enger Achsabstand – Die Halterung kann Rotoren mit einem Lagerabstand von nur 10 mm aufnehmen und ermöglicht so das Auswuchten von kompakten Turboladerbaugruppen. Der geringe Abstand ermöglicht spezielle Turbokonstruktionen mit minimalem Lagerabstand.
• Einstellbare Riemenspannung – Die variable Einstellung der Riemenspannung ermöglicht die Optimierung für unterschiedliche Rotorgewichte und -konfigurationen und reduziert gleichzeitig Auswuchtfehler. Die Spannungskontrolle sorgt für präzise Rotationseigenschaften und ermöglicht einen schnellen Ein- und Ausbau des Rotors.
• Leichte Positionierung der Stütze – Das Design der Stütze mit geringem Gewicht ermöglicht eine einfache Positionierung in Bezug auf die Führungen, was die Einrichtungszeit und den Arbeitsaufwand des Bedieners reduziert. Das leichte Design verbessert die Effizienz bei häufigen Rotorwechseln in Serviceumgebungen.
• Schnelles Einrichten – Die Einstellbarkeit der Stütze und die Steuerung der Riemenspannung ermöglichen eine schnelle Neukonfiguration der Maschine zwischen verschiedenen Turboladertypen. Die schnelle Einrichtung maximiert die Maschinenauslastung in Serviceumgebungen, in denen verschiedene Turboanwendungen bearbeitet werden.
• Kompatibilität mit Einzel- und Kleinserienfertigung – Die Zuverlässigkeit und Einfachheit des Designs ermöglicht den Einsatz sowohl in einzelnen Reparaturbetrieben als auch in kleinen Produktionsumgebungen. Die Vielseitigkeit ermöglicht den Einsatz in verschiedenen Bereichen, vom Service bis zur Fertigung.
