TURBO-BOOST-TEST
Dynamischer Turboprüfstand mit Wellendrehung zur Bewertung des Ladedrucks eines Turboladers
8000+
Turbo in database
60 000
Maximum rotation speed, rpm
Vollständige Boost-Diagnose für höchste Reparaturqualität
Der Prüfstand wird verwendet, um die Ladedruckcharakteristik nach einer Reparatur eines Turboladers mit oder ohne Unterdruck oder elektronischer Steuerung zu überprüfen. Auf dem Prüfstand ist es möglich, die Geometrie der Turbine im dynamischen Modus einzustellen, wenn sich die Welle dreht. Die N75-Ventilprüfungsfunktion hilft bei der Suche nach Fehlern in der Steuerung des Turboladers am Fahrzeug.
Motorreparaturwerkstätten können diesen Prüfstand für eine umfassende Bewertung der Leistung des Turboladers verwenden, bevor sie ihn in einen Motor einbauen. Der Prüfstand kann bei der Turbinenabstimmung und -modernisierung sowie bei der Herstellung von Hybridturbinen verwendet werden, um Veränderungen der Turbinenleistung nach der Abstimmung zu überprüfen.
Fähigkeiten der Bank
- Echtzeit-Ladertests.
- Geometrieabstimmung in Echtzeit.
- Prüfen der Leistung von Aktuatoren: Vakuum, pneumatische und elektrische Typen.
- Diagnose von Servoantrieben elektrischer Stellantriebe (optional).
- Prüfen Sie die korrekte Funktion des Steuerventils N75.
- Prüfen Sie den Turbolader nach der Montage auf Ölleckagen.
- Überprüfung der Turbine gemäß dem Testplan des Herstellers.
- Berechnung der Leistung eines Turboladers.
- Aufzeichnung des Ladedrucks am Einlass des Kompressors und des Ladedrucks am Auslass des Turboladers im Vergleich zur Durchflussmenge.
- Konstruktion des resultierenden Graphen.
- Erstellung und Druck von Testberichten.
Vorteile des Prüfstands
- Keine Risiken für den Turbolader
Das pneumatische System des Ständers ist mit einem Luftfilter ausgestattet und das hydraulische System verfügt über einen dreifachen Grad an Öl-Reinigung. Dadurch wird das Eindringen von Schmutz und Fremdkörpern in die Turbine verhindert und die Sicherheit des Turboladers während der Tests gewährleistet. - Ergonomie
Der geräumige Arbeitsbereich ermöglicht es Ihnen, bequem mit Turboladern jeder Bauart zu arbeiten.
Der Touchscreen und die intuitive Software-Schnittstelle ermöglichen es Ihnen, die Bedienung der Bank schnell zu erlernen. - Vielseitigkeit
Das universelle Design des Ständers ermöglicht die Arbeit mit Turboladern von LKWs und PKWs mit einem Hubraum von nicht mehr als 3 Litern.
Mechanisches Design
- Kompakte Tischkonstruktion – Der Rahmen ist auf Stabilität und Vibrationsfestigkeit ausgelegt und ermöglicht einen zuverlässigen Betrieb auf einem normalen Werkstattboden ohne spezielles Fundament.
- Integrierter Ölkreislauf – Beinhaltet einen 12-Liter-Öltank mit Heiz- und Zirkulationssystem, der eine ordnungsgemäße Schmierung und Lecksuche während der Tests gewährleistet.
- Universelles Montagesystem – Ein komplettes Adapterkit ermöglicht den Einbau von Turboladern verschiedener Bauarten, was die Einrichtung vereinfacht und Ausfallzeiten reduziert.
Antrieb und Strömungssysteme
- Hochleistungs-Wirbelkompressor – Liefert einen Luftstrom von bis zu 110 m³/min bei einem Druck von bis zu 900 mbar und simuliert damit motorähnliche Betriebsbedingungen.
- Vakuumerzeugungssystem – Ermöglicht die Erzeugung von bis zu -800 mbar für präzise Aktuatorentests und Geometriekontrolle über den gesamten Betriebsbereich.
- Rotorantrieb – Unterstützt Turbolader-Rotordrehzahlen von bis zu 50.000 U/min und ermöglicht so eine realistische Leistungssimulation.
Mess- und Kontrollsysteme
- Geometriekalibrierung in Echtzeit – Misst und visualisiert die Position und Leistung der Schaufeln über den gesamten Betriebsbereich.
- Multi-Sensor-Überwachung – Verfolgt Ladedruck, Durchflussraten, Öldruck und Leckagebedingungen, um ein vollständiges Diagnosebild zu liefern.
- Spiel- und Verschleißbeurteilung – Ermöglicht die Erkennung von Spiel im Geometriemechanismus und unterstützt Entscheidungen zur vorbeugenden Wartung.
Elektronik und Software
- Dedizierte Steuerungssoftware – Führt fortschrittliche Algorithmen zur Berechnung von Leistungsparametern aus und erstellt automatisch Diagnosegrafiken.
- Grafische Analysetools – Zeigt gleichzeitig aktuelle Testdaten und Referenzkurven an und hilft Ingenieuren, die Ergebnisse schnell mit den Herstellerangaben zu vergleichen.
- Umfangreiche Datenbank – Enthält über 7.000 Testpläne, die vom Benutzer erweitert werden können und die Kompatibilität mit fast allen Standard-Turboladermodellen gewährleisten.
Anforderungen an Dienstprogramme und Installation
- Einzelne Stromversorgung – Wird nur mit einem 380V / 50Hz Netzanschluss betrieben, ohne dass zusätzliche Hilfsmittel wie Druckluft erforderlich sind.
- Werkstatttaugliches Design – Die kompakte Stellfläche (1330 × 770 × 1440 mm) und das Gewicht von ca. 250 kg ermöglichen eine einfache Aufstellung in Standard-Serviceumgebungen.
Datenerfassung und Visualisierung

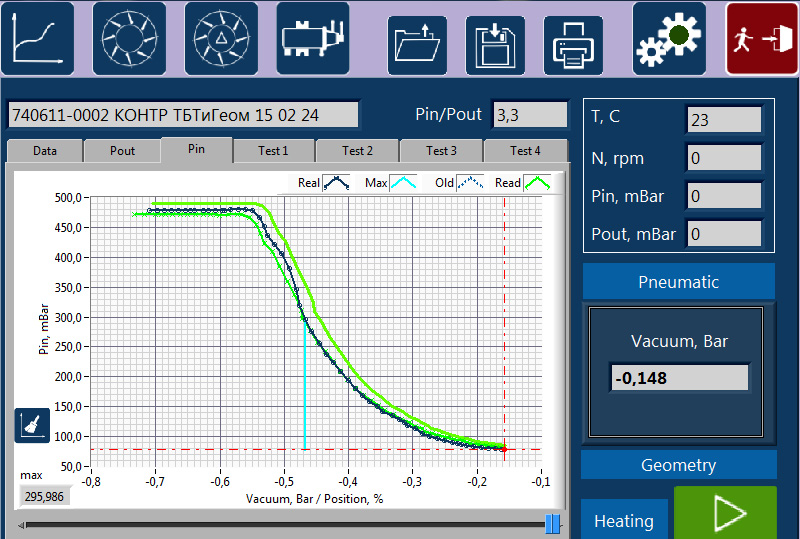

- Automatische Graphenerstellung – Während jedes Tests erstellt die Software Graphen des Ladedrucks im Vergleich zu den Durchflussraten am Ein- und Ausgang, um eine präzise Visualisierung der Turboladerleistung zu gewährleisten.
- Referenzkurvenvergleich – Zeigt sowohl tatsächliche Messungen als auch vordefinierte Referenzkurven an und ermöglicht so die schnelle Erkennung von Abweichungen von den Herstellerspezifikationen.
- Multi-Test-Overlay – Speichert und überlagert die Ergebnisse von mehreren Testläufen, so dass Ingenieure ein klares Bild von den Leistungsänderungen im Laufe der Zeit erhalten.
Diagnostische Funktionen
- Geometry Performance Mapping – Bietet eine umfassende Analyse der Funktion der variablen Geometrie im dynamischen Modus und identifiziert Probleme mit der Bewegung oder dem Verhalten der Flügel.
- Actuator Evaluation – Unterstützt das Testen von Vakuum-, pneumatischen und elektronischen Aktuatoren, mit optionalen Modulen für die Diagnose von Servoantrieben.
- Überprüfung des Steuerventils – Enthält Funktionen zum Testen der Funktion des N75-Ventils über den gesamten Vakuumbereich, um die ordnungsgemäße Regelung zu bestätigen.
Datenbank und Testpläne
- Umfangreiche Testplan-Bibliothek – Enthält mehr als 7.000 vorgefertigte Turbolader-Testpläne, die fast alle gängigen Modelle auf dem Markt abdecken.
- Erweiterbare Datenbank – Betreiber können benutzerdefinierte Testpläne erstellen und hinzufügen und so die Anpassungsfähigkeit für neue oder weniger verbreitete Turbolader sicherstellen.
- Herstellerspezifische Tests – Ermöglicht die Durchführung von Testverfahren gemäß den OEM-Testplänen und unterstützt so eine genaue und standardisierte Diagnose.
Berichterstattung und Dokumentation
- Umfassende Testberichte – Erstellt automatisch Berichte für jede Diagnosesitzung, einschließlich Grafiken, gemessener Parameter und berechneter Leistungswerte.
- Export- und Speicheroptionen – Die Ergebnisse können gespeichert, archiviert und weitergegeben werden und bieten so eine zuverlässige Dokumentation für Werkstattunterlagen und Kundenberichte.
|
Parameter |
Wert |
|---|---|
|
Maximal erreichbare Rotordrehfrequenz, rpm |
60000 |
|
Maximaler Luftdurchsatz des Wirbelkompressors,m3/min |
110 |
|
Maximaler Druck des Wirbelkompressors, mbar |
900 |
|
Von der Vakuumpumpe erzeugtes maximales Vakuum, mbar |
-800 |
|
Leistungsaufnahme, kW |
6 |
|
Parameter der Stromversorgung |
400V ± 10%, 3 Ph, 50Hz ± 1 |
|
Abmessungen der Maschine (Länge x Breite x Höhe), mm |
1330 х 770 х 1440 |
|
Gewicht der Maschine, kg |
250 |
|
Voraussetzungen für die Gründung |
The machine is mounted on a standard hard floor in workshop |
Die mitgelieferte Ausrüstung ermöglicht es Ihnen, fast die gesamte Palette der Turbinen moderner Hersteller zu installieren.
Sehen Sie sich den Videorückblick auf unsere Maschine an
This video provides a complete overview of the machine’s design, demonstrates its main operating stages, and shows the process of setup and maintenance. You will see how the equipment operates in real conditions and assess its ease of use.
