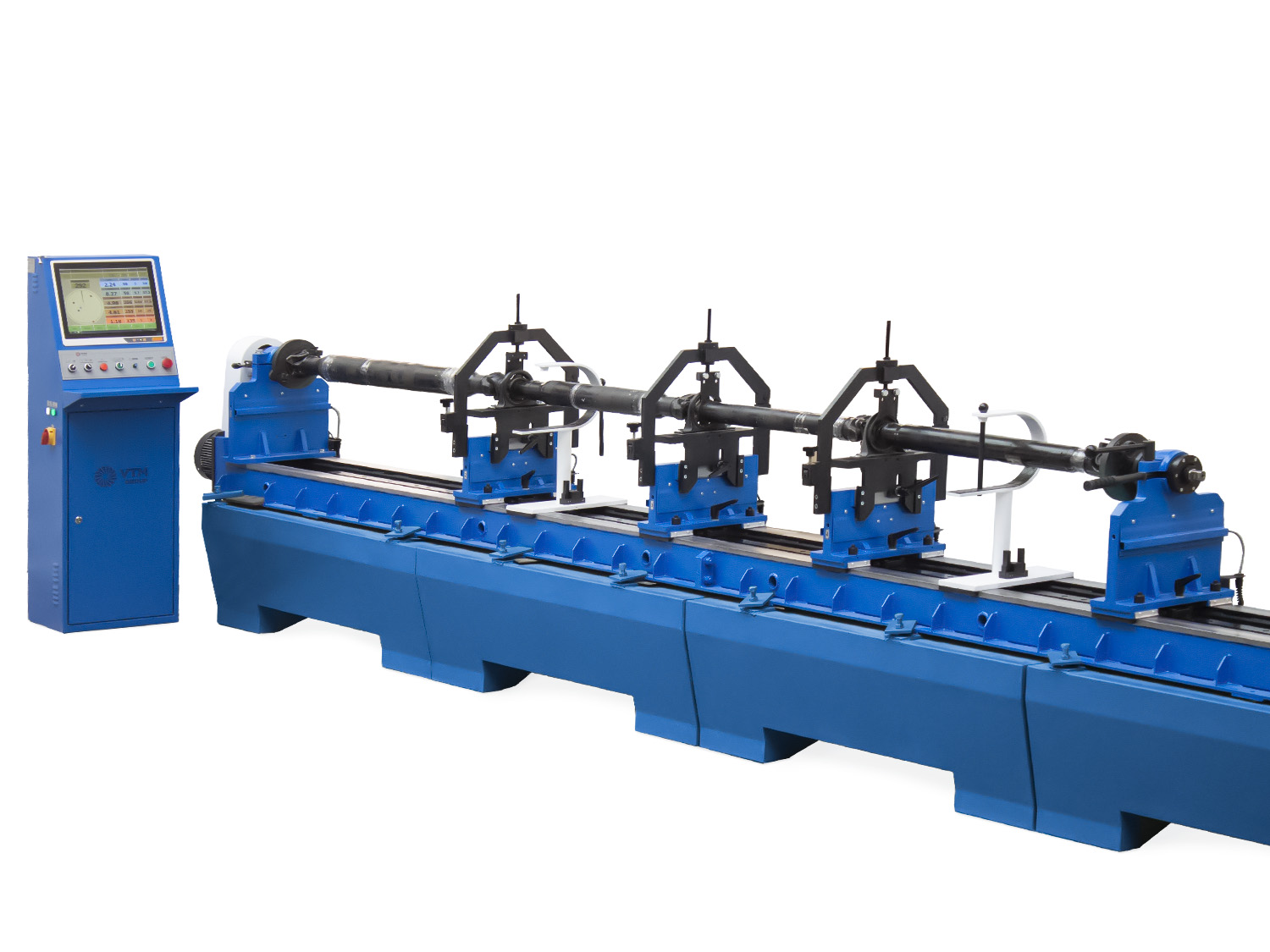

BVI-03-90

Hochleistungs-Antriebswellen-Design

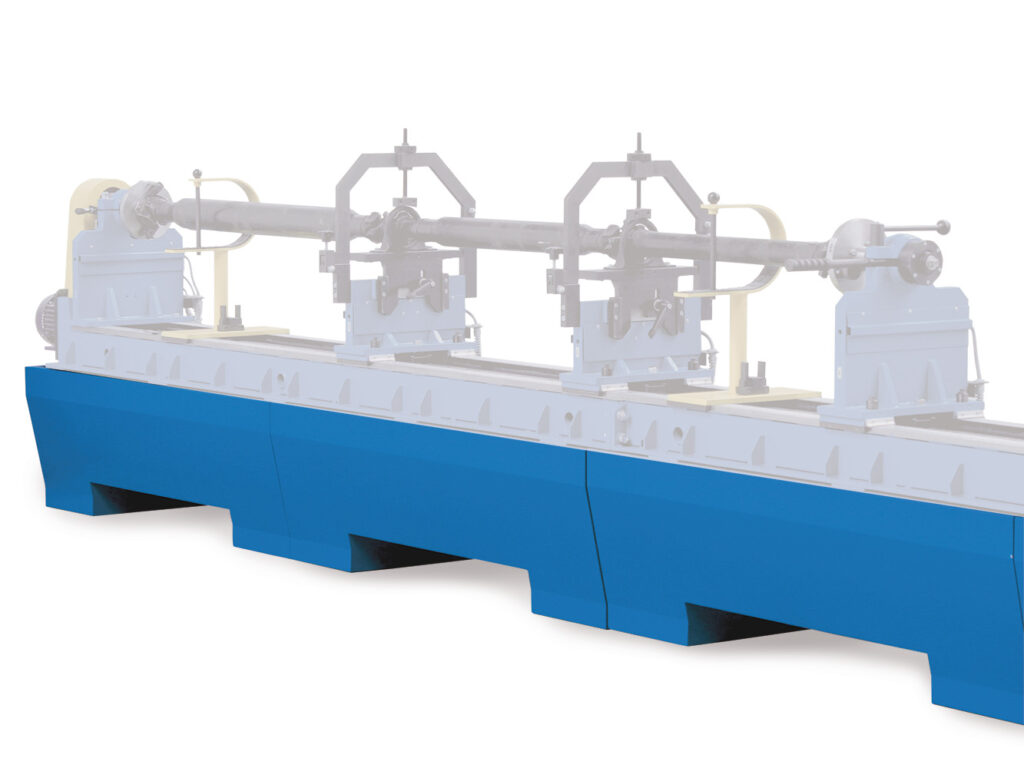

• Hartgelagertes System mit vier Stützen – Die robuste, hartgelagerte Konstruktion mit vier Maschinenstützen bietet außergewöhnliche strukturelle Stabilität für schwere Lkw-Antriebswellen bis zu 200 kg. Die harte Lagerung gewährleistet eine gleichbleibende Messgenauigkeit und erfüllt gleichzeitig die anspruchsvollen Anforderungen schwerer Nutzfahrzeuganwendungen.
• Erweiterte modulare Basisplattform – Die 6000 mm lange Maschinenbasis kann Antriebswellen mit einer Länge von bis zu 5200 mm aufnehmen und ermöglicht so die Bearbeitung der größten Lkw- und Spezialgeräteanwendungen. Die verlängerte Plattform bewahrt die strukturelle Integrität und bietet gleichzeitig Flexibilität für die unterschiedlichsten Anforderungen von schweren Nutzfahrzeugen.
• Einhaltung der europäischen Sicherheitsnormen – Die Maschine ist mit umfassenden Sicherheitsmerkmalen ausgestattet, darunter 5-adrige Stromkreise, Schutzgitter und komplette Gurtabdeckungen, die den europäischen Sicherheitsnormen entsprechen. Das umfassende Sicherheitskonzept gewährleistet den Schutz des Bedieners in anspruchsvollen kommerziellen Reparaturumgebungen.

Fortschrittliche Schwerlastspindelsysteme

• Konische Spindelpassung – Präzise konische Spindelschnittstellen verbessern die Einbaugenauigkeit der Antriebswelle und erhöhen entsprechend die Auswuchtpräzision. Das konische Design gewährleistet einen optimalen Rundlauf und erleichtert gleichzeitig den schnellen Ein- und Ausbau bei schweren LKW-Anwendungen.
• Bewegliches Reitstocksystem – Die hintere Spindel verfügt über einen beweglichen Reitstock mit einem Verfahrweg von 50 mm, der einen schnellen Ein- und Ausbau der Antriebswelle ohne Neupositionierung des Supports ermöglicht. Die bewegliche Konstruktion verkürzt die Einrichtungszeit und gewährleistet gleichzeitig eine präzise Spindelausrichtung für genaue Messungen.
• Rotationssperre für die Antriebsspindel – Die integrierte Spindelarretierung ermöglicht das Anziehen der Schrauben durch einen einzigen Bediener und verhindert die Rotation der Antriebswelle während der Montagearbeiten. Die Verriegelungsfunktion macht Hilfskräfte überflüssig und gewährleistet eine sichere Montage der Antriebswelle.

Fähigkeit zur Handhabung extremer Ungleichgewichte

• Extrem hohe Unwuchtmesskapazität – Das System ist in der Lage, anfängliche Unwuchten von bis zu 400.000 gr*mm zu messen und sicher zu handhaben und eignet sich für stark beschädigte oder stark ungewuchtete Lkw-Antriebswellen. Diese extreme Fähigkeit ermöglicht die Reparatur von Wellen, die von Standard-Auswuchtgeräten abgelehnt werden würden.
• Optimierung der Anwendung für schwere Nutzfahrzeuge – Das Design wurde speziell für Antriebswellen von großen Nutzfahrzeugen und Spezialmaschinen optimiert, die eine außergewöhnliche Unwuchtbehandlung erfordern. Die Optimierung gewährleistet eine sichere und genaue Bearbeitung der anspruchsvollsten Nutzfahrzeugreparaturanwendungen.

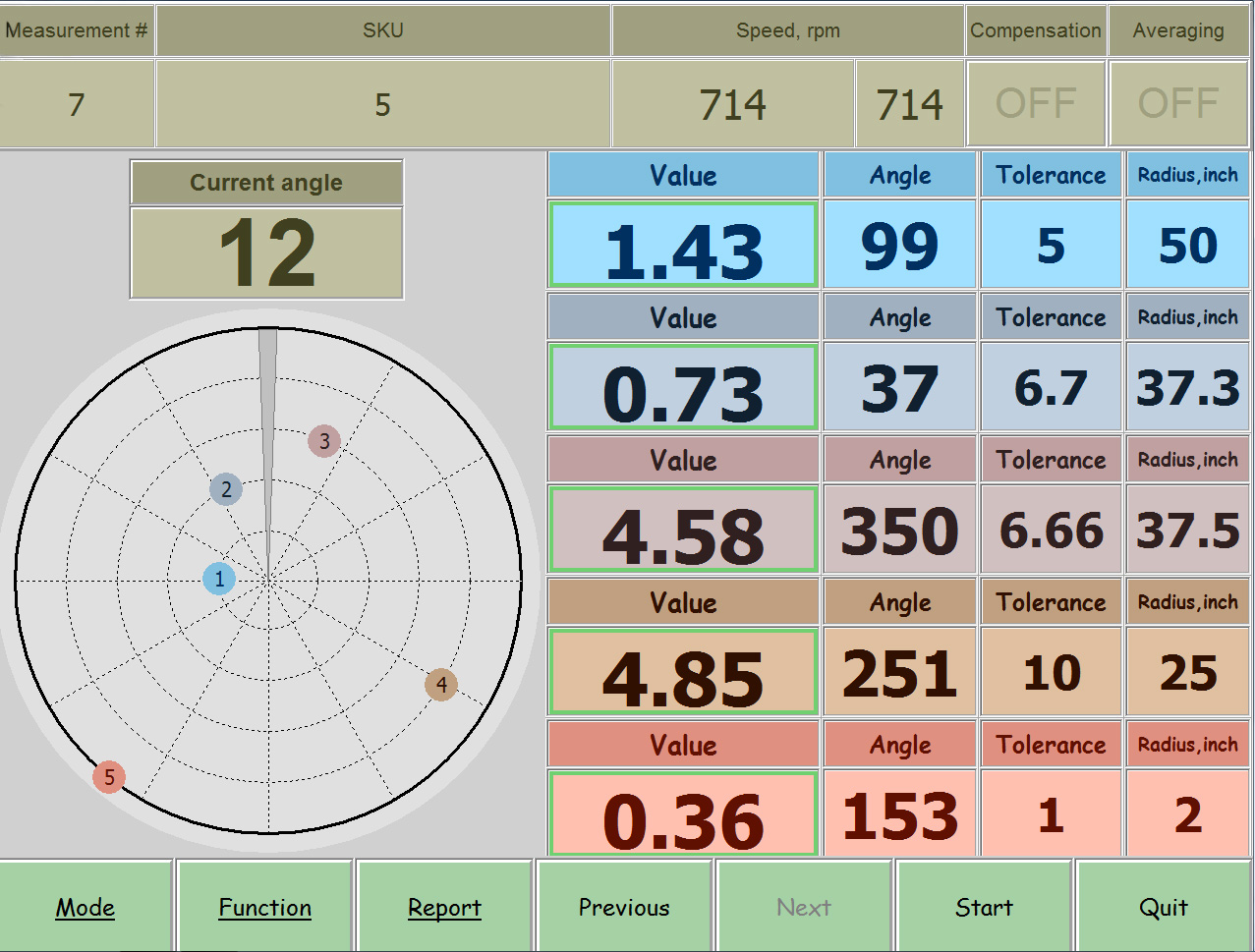

• Robuste Integration des Messsystems – Das Messsystem wurde entwickelt, um die Genauigkeit und Sicherheit bei der Verarbeitung von extremen Unwuchtbedingungen zu gewährleisten, die bei der Reparatur von Schwerlastwagen üblich sind. Die robuste Integration gewährleistet eine zuverlässige Leistung unter den anspruchsvollen Bedingungen in kommerziellen Werkstätten.

Verbesserte Unterstützungs- und Positionierungssysteme

• „Light Height“®-Einstellungstechnologie – Das patentierte Höheneinstellungssystem für Zwischenstützen eliminiert die vertikale Schraubendrehung und ermöglicht so schnelle Positionsanpassungen. Das innovative Design verkürzt die Einrichtungszeit und gewährleistet gleichzeitig eine präzise Positionierung der Stützen für verschiedene Antriebswellenkonfigurationen.
• Rollengeführte Support-Bewegung – Die Support-Baugruppen bewegen sich mithilfe von Rollensystemen entlang der Bettführungen und können so mit einer Hand positioniert werden. Das Rollensystem reduziert den Arbeitsaufwand für den Bediener und sorgt gleichzeitig für eine reibungslose, präzise Positionierung der Stützen bei verschiedenen Antriebswellenlängen.
• Universelles Aufhängungslagersystem – Das umfassende Aufhängungslagerklemmsystem bietet drei Installationsschemata, um verschiedene Lkw-Antriebswellenkonstruktionen zu berücksichtigen. Der universelle Ansatz maximiert die Kompatibilität bei gleichzeitiger Beibehaltung präziser Lager- und Messeigenschaften.

Fortschrittliche Antriebswellen-Klemmsysteme

• Patentierte „EASY CLAMP“® Technologie – Revolutionäre Schnellspannadapter reduzieren die Installationszeit für Antriebswellen um 50% durch ein innovatives Design, das die Montage mit Schrauben überflüssig macht. Die 5-Sekunden-Klemmfunktion ermöglicht einen schnellen Wechsel zwischen verschiedenen Antriebswellentypen für maximale Produktivität.
• Universelle Schnellspannadapter – Das primäre Adaptersystem verwendet Zentrierringe, die auf Standard-Drehmaschinen hergestellt werden, um die meisten gängigen Antriebswellenkonfigurationen aufzunehmen. Das universelle Design macht umfangreiche Adapterbestände überflüssig und bietet gleichzeitig eine präzise Zentrierung für exakte Messungen.
• Zentrierringsystem – Spezielle Zentrierringe sorgen für eine präzise Positionierung der Antriebswelle in den Adaptern und damit für eine gleichbleibende Messgenauigkeit. Das Ringsystem passt sich an unterschiedliche Flanschgeometrien an und gewährleistet während des gesamten Auswuchtvorgangs eine optimale Konzentrizität.

Umfassendes Adapter-Konfigurationssystem

• KV-Flanschadapter für Lkw-Anwendungen – Spezielle Adapter nehmen Kreuzzahnflansche in vier Standardgrößen (120mm, 150mm, 180mm, 205mm) auf, die üblicherweise in Lkw-Antriebswellenanwendungen verwendet werden. Das spezielle LKW-Adaptersystem gewährleistet die Kompatibilität mit den Anforderungen schwerer Nutzfahrzeuge.
• Geschlitzte Adapter für verschiedene Flansche – Das vielseitige Design der geschlitzten Adapter nimmt verschiedene Flansche mit Bohrungen auf, die das gleiche Zentrierringprinzip wie die Universaladapter verwenden. Diese Konfiguration bietet Flexibilität bei der Montage von speziellen und nicht standardisierten Antriebswellen.

Konfiguration eines Laufwerkssystems mit hoher Kapazität

• Leistungsstarkes Axialantriebssystem – 4 kW frequenzgesteuerter Elektroantrieb (etwa das Doppelte der Spezifikationen der Wettbewerber) bietet außergewöhnliche Beschleunigungs- und Bremsleistung für schwere Antriebswellen bis zu 200 kg. Die axiale Antriebskonfiguration bietet eine direkte Drehmomentübertragung, die für schwere Lkw und Spezialgeräte optimiert ist.
• Variable Drehzahlregelung – Das Antriebssystem bietet eine kontinuierliche Drehzahlregelung im Bereich von 1000-2500 U/min für optimale Auswuchtbedingungen bei verschiedenen Antriebswellenanwendungen. Die variable Steuerung ermöglicht die Optimierung der Geschwindigkeit für unterschiedliche Wellengewichte und -konfigurationen bei gleichbleibender Messgenauigkeit.
• Verbesserte Beschleunigungs- und Bremsleistung – Das leistungsstarke Antriebssystem verkürzt die Zykluszeiten durch schnelle Beschleunigungs- und Abbremsfunktionen. Die Leistungsverbesserung schlägt sich direkt in einem höheren Werkstattdurchsatz und einer höheren Rentabilität nieder.
