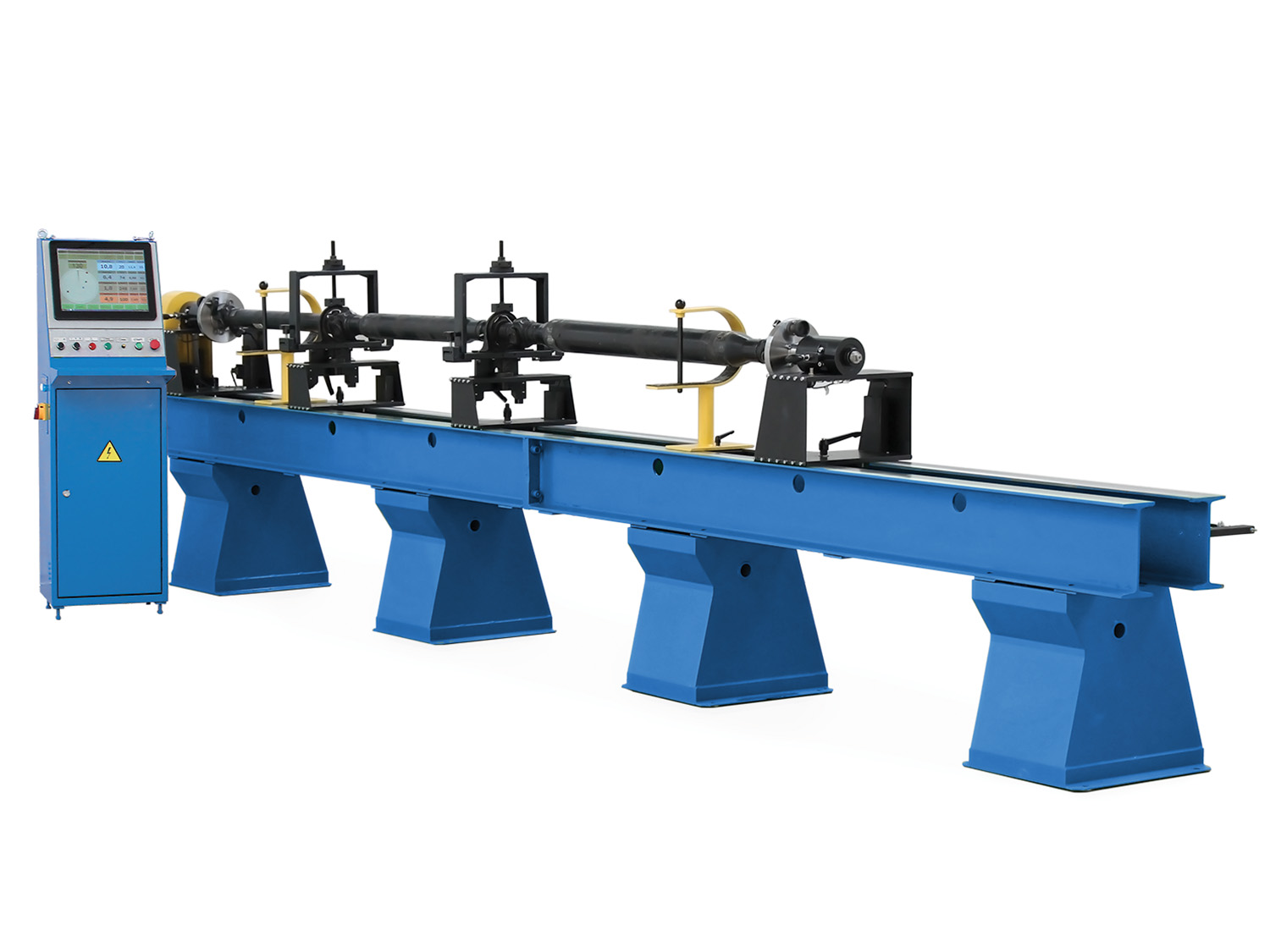

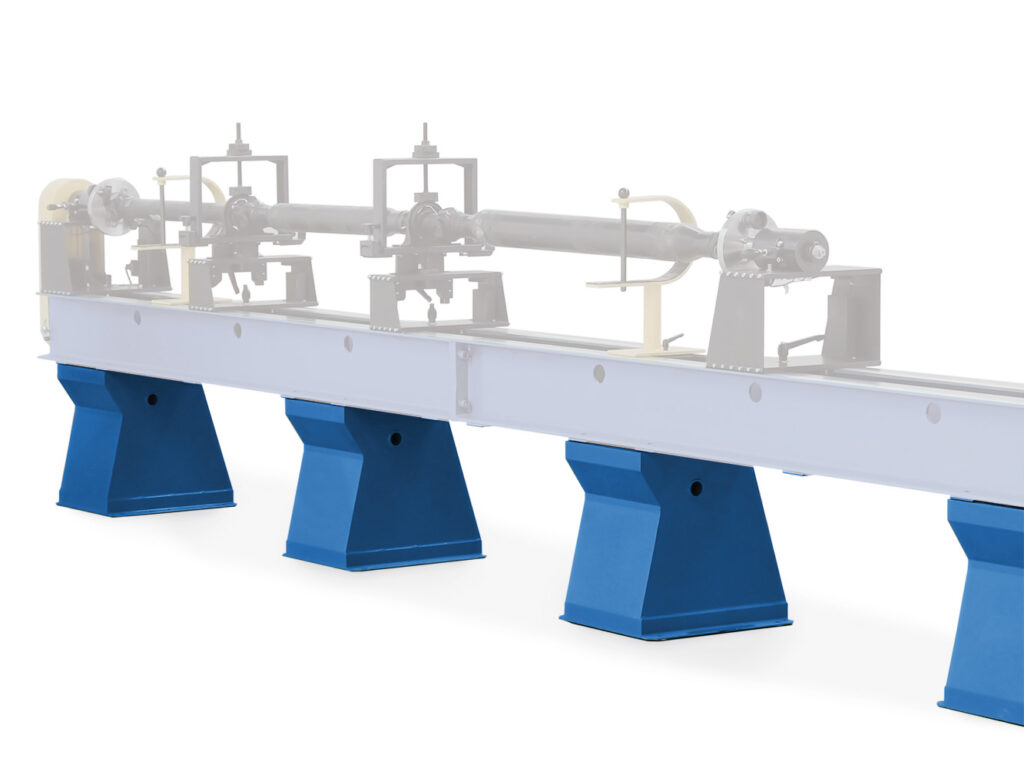

BVI-03-74

Spezielles Design der Antriebswelle

• Weiches Lagersystem optimiert für Antriebswellen – Das spezielle Design mit weichen Lagern bietet eine außergewöhnliche Messempfindlichkeit für Automobil- und LKW-Antriebswellen mit einem Gewicht von 3-150 kg. Das Weichlager-Konzept ermöglicht eine präzise Erkennung von Unwuchten in Antriebswellen und trägt gleichzeitig den einzigartigen dynamischen Eigenschaften von Gelenkwellen Rechnung.
• Mittige Lagerhalterung mit drei Befestigungsschemata – Die innovative Halterungsstruktur ermöglicht drei verschiedene Befestigungskonfigurationen für Aufhängungslager, um verschiedene Antriebswellentypen zu handhaben. Dank dieser Vielseitigkeit kann die Maschine an verschiedene Antriebswellendesigns für Autos und Lastwagen angepasst werden, ohne dass mehrere Spezialmaschinen erforderlich sind.
• „Light Height“® Einstellungssystem – Der patentierte Höheneinstellungsmechanismus ermöglicht eine schnelle Positionierung der Stütze bei minimalem Zeitaufwand. Die einzigartige Konstruktionslösung ermöglicht eine schnelle Anpassung an unterschiedliche Antriebswellen-Lagerkonfigurationen bei gleichbleibender Messgenauigkeit.

Fortschrittliche Antriebswellen-Klemmsysteme

• Patentierte „EASY CLAMP“® Technologie – Revolutionäre Schnellspannadapter reduzieren die Installationszeit für Antriebswellen um 50% durch ein innovatives Design, das die Montage mit Schrauben überflüssig macht. Die 5-Sekunden-Klemmfunktion ermöglicht einen schnellen Wechsel zwischen verschiedenen Antriebswellentypen für maximale Produktivität.
• Universelle Schnellspannadapter – Das primäre Adaptersystem verwendet Zentrierringe, die auf Standard-Drehmaschinen hergestellt werden, um die meisten gängigen Antriebswellenkonfigurationen aufzunehmen. Das universelle Design macht umfangreiche Adapterbestände überflüssig und bietet gleichzeitig eine präzise Zentrierung für exakte Messungen.
• Zentrierringsystem – Spezielle Zentrierringe sorgen für eine präzise Positionierung der Antriebswelle in den Adaptern und damit für eine gleichbleibende Messgenauigkeit. Das Ringsystem passt sich an unterschiedliche Flanschgeometrien an und gewährleistet während des gesamten Auswuchtvorgangs eine optimale Konzentrizität.

Umfassendes Adapter-Konfigurationssystem

• KV-Flanschadapter für Lkw-Anwendungen – Spezielle Adapter nehmen Kreuzzahnflansche in vier Standardgrößen (120mm, 150mm, 180mm, 205mm) auf, die üblicherweise in Lkw-Antriebswellenanwendungen verwendet werden. Das spezielle LKW-Adaptersystem gewährleistet die Kompatibilität mit den Anforderungen schwerer Nutzfahrzeuge.
• Geschlitzte Adapter für verschiedene Flansche – Das vielseitige Design der geschlitzten Adapter nimmt verschiedene Flansche mit Bohrungen auf, die das gleiche Zentrierringprinzip wie die Universaladapter verwenden. Diese Konfiguration bietet Flexibilität bei der Montage von speziellen und nicht standardisierten Antriebswellen.

Spezielle Eigenschaften der Antriebswelle

• Spindelhaltesystem – Der integrierte Spindelverriegelungsmechanismus sichert die Spindelposition während der Installation der Antriebswelle und ermöglicht die Einrichtung durch einen einzigen Bediener. Das Haltesystem verdoppelt die Produktivität der Sektion, da kein zusätzliches Personal für die Montagearbeiten benötigt wird.
• Schutzbügel mit doppeltem Zweck – Der innovative Schutzbügel dient sowohl der Sicherheit als auch dem Betrieb und bietet zusätzlichen Halt bei der Installation der Antriebswelle. Der doppelte Ansatz maximiert den Nutzen und bietet gleichzeitig einen umfassenden Sicherheitsschutz.
• Erweiterte Längenanpassung – Die Maschine ist für Antriebswellen mit einer Länge von bis zu 4700 mm ausgelegt und ermöglicht so die Bearbeitung erweiterter LKW- und Nutzfahrzeuganwendungen. Die erweiterte Kapazität gewährleistet die Kompatibilität mit verschiedenen Anforderungen von Automobilen und Schwerlastfahrzeugen.

Antriebswellen-optimiertes Antriebssystem

• Leistungsstarker frequenzgesteuerter Antrieb – Der 1,5 kW Elektromotor mit Leistungsreserve verkürzt die Beschleunigungs- und Bremszeiten für Antriebswellenanwendungen und bietet gleichzeitig ein ausreichendes Drehmoment im Bereich von 3-150 kg. Der Frequenzumrichter ermöglicht eine sanfte Geschwindigkeitsregulierung im Bereich von 400-2500 U/min, die für die Anforderungen des Antriebswellenausgleichs optimiert ist.
• Variable Beschleunigungs- und Bremsmodi – Das Antriebssystem verfügt über auswählbare Beschleunigungs- und Bremsmodi zur Optimierung der Zykluszeiten für verschiedene Antriebswellentypen und -gewichte. Diese Flexibilität maximiert die Produktivität und gewährleistet gleichzeitig einen sicheren Betrieb bei verschiedenen Kardanwellenanwendungen.
• Erweiterter Drehzahlbereich – Der höhere Betriebsdrehzahlbereich (bis zu 2500 U/min) eignet sich für leichte Antriebswellen, die höhere Auswuchtdrehzahlen für eine optimale Messempfindlichkeit erfordern. Der erweiterte Bereich bietet Flexibilität für verschiedene Automobil- und LKW-Antriebswellenanwendungen.

Spezialisierte Integration des PAK-4 Kontrollsystems

• Antriebswellen-optimiertes PAK-4 Steuerungssystem – Spezialisiertes Steuerungssystem, das speziell für Anwendungen zum Auswuchten von Gelenkwellen entwickelt wurde und über Funktionen verfügt, die auf die Anforderungen von Antriebswellenwerkstätten zugeschnitten sind. Die Optimierung gewährleistet maximale Effizienz und Benutzerfreundlichkeit in der Kfz-Reparaturumgebung.
• Automatische und manuelle Betriebsmodi – Das Steuersystem bietet sowohl einen automatischen Messabschluss als auch einen manuellen Bedienmodus. Die automatische Funktion ermöglicht dem Bediener Multitasking während der Messzyklen und erhöht so die Produktivität der Werkstatt.
• Prozessüberwachung in Echtzeit – Das System zeigt den Auswuchtprozess in Echtzeit an und überwacht das antriebswellenspezifische Unwuchtverhalten für optimale Ergebnisse. Die Überwachungsfunktion ermöglicht dem Bediener die Optimierung der Auswuchtverfahren für verschiedene Antriebswellentypen.
• Gleichzeitige Messung in vier Ebenen – Das fortschrittliche Messsystem analysiert gleichzeitig vier Korrekturebenen, um mehrteilige Antriebswellenbaugruppen zu berücksichtigen. Die Vier-Ebenen-Fähigkeit ermöglicht das umfassende Auswuchten komplexer Kardanwellenkonfigurationen in einem einzigen Setup.
• Hochpräzises Messsystem – Die Genauigkeitsspezifikation von 1,0 gmm/kg gewährleistet eine präzise Unwuchterkennung für Antriebswellen im Automobil- und LKW-Bereich. Die Präzisionsfähigkeit erfüllt die anspruchsvollen Anforderungen an das Auswuchten von Antriebswellen, während die Produktivität erhalten bleibt.
• Diagnosemöglichkeiten für Antriebswellen – Das Messsystem bietet Diagnosefunktionen für montierte Antriebswellen, einschließlich Mittelwertbildung für instabile Messwerte und Filterung von Werkzeugvibrationen. Diese Funktionen ermöglichen eine umfassende Analyse von Antriebswellen, die über die grundlegenden Auswuchtvorgänge hinausgeht.
